Котельная наружного размещения РЗКО WYBERG WS 130 выполнена на базе двух настенных одноконтурных газовых котлов Thermex VEGA PS 65. Суммарная рабочая максимальная мощность по прайсу составляет 130 кВт. Оборудование предназначено для автономного отопления жилых, коммерческих, коммунальных и производственных объектов.

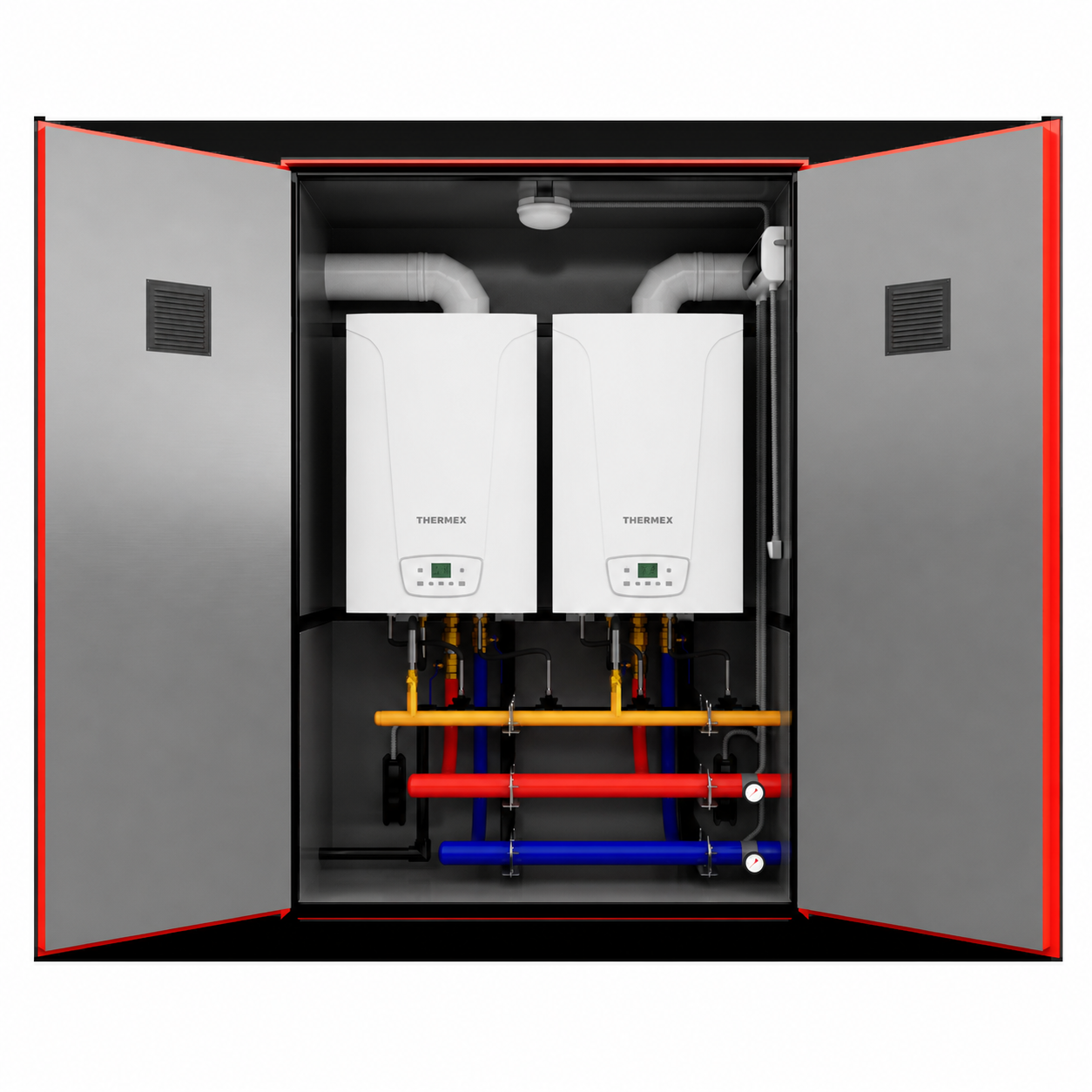

Два котла размещены в едином утеплённом погодонезависимом металлическом корпусе с вентиляционными решётками. Заводская компоновка предусматривает внешнюю клеммную колодку электропитания, внутренний автоматический выключатель, выводы подключения топлива, подачи и обратки, внутреннее освещение и систему защиты от замерзания.
В качестве котлов-доноров применяются настенный конденсационный газовый котёл Thermex VEGA PS 65. Контур ГВС отсутствует. Циркуляция: встроен в каждый котёл-донор. Мембранный расширительный бак: отсутствует; подбирается по проекту. Алгоритм совместной или каскадной работы двух котлов, внешняя автоматика и диспетчеризация определяются согласованной комплектацией.
КНР подключается к закрытой системе отопления по проекту. Для конденсационных исполнений предусматривается организованный отвод конденсата. Тип, количество и трасса дымоходов, диаметры присоединений, параметры теплоносителя, газа и электропитания должны соответствовать паспортам котлов-доноров и актуальной заводской схеме.
Основные характеристики
|
Параметр
|
Значение
|
|
Модель КНР
|
РЗКО WYBERG WS 130
|
|
Тип оборудования
|
котельная наружного размещения в утеплённом погодонезависимом корпусе
|
|
Количество котлов-доноров
|
2 настенных котла Thermex
|
|
Суммарная рабочая максимальная мощность
|
130 кВт
|
|
Котлы-доноры
|
2 × Thermex VEGA PS 65
|
|
Серия котлов-доноров
|
Thermex VEGA PS
|
|
Тип котлов-доноров
|
настенный конденсационный газовый котёл
|
|
Топливо
|
газ; вид, давление и настройки — по паспортам котлов-доноров и проекту газоснабжения
|
|
Контур ГВС
|
отсутствует; котлы-доноры одноконтурные
|
|
Циркуляционный насос
|
встроен в каждый котёл-донор
|
|
Мембранный расширительный бак
|
отсутствует; подбирается по проекту
|
|
Защита от замерзания
|
встроена в автоматику котлов-доноров; условия работы — по паспортам и схеме КНР
|
|
Совместная работа котлов
|
алгоритм совместной, ступенчатой или каскадной работы определяется выбранной автоматикой и проектом
|
|
Рабочее давление и температура
|
определяются паспортами котлов-доноров, гидравлической схемой и заводской спецификацией
|
|
Электропитание и степень защиты
|
уточняются по паспорту конкретного исполнения КНР
|
|
Гарантия
|
до 24 месяцев согласно условиям договора поставки оборудования
|
Габаритные и присоединительные размеры
|
Параметр
|
Значение
|
|
Габариты Д × Ш × В по прайсу
|
2000 × 1000 × 2800 мм
|
|
Длина Д
|
2000 мм
|
|
Ширина Ш
|
1000 мм
|
|
Высота В
|
2800 мм
|
|
Подключение подачи и обратки
|
через заводские выводы корпуса; диаметры, направление и расположение уточняются по актуальной схеме конкретного исполнения
|
|
Подключение топлива
|
через заводской вывод корпуса; диаметр и расположение уточняются по актуальной заводской схеме
|
|
Дымоудаление
|
индивидуальная система для каждого котла-донора; типоразмеры, проходы через корпус и трасса определяются паспортами котлов и проектом
|
|
Подключение ГВС
|
не предусмотрено, поскольку котлы-доноры одноконтурные
|
|
Отвод конденсата
|
необходим организованный отвод конденсата; трасса, нейтрализация и точка сброса определяются проектом
|
|
Электропитание
|
через внешнюю клеммную колодку и внутренний автоматический выключатель; параметры сети уточняются по паспорту исполнения
|
|
Основание и монтаж
|
установка на подготовленное ровное негорючее основание с соблюдением сервисных зон и требований проекта; перед проектированием и заказом необходимо получить актуальную габаритную и присоединительную схему конкретной комплектации
|
Комплектация
|
Состав
|
Описание
|
|
Котлы-доноры
|
два настенных одноконтурных газовых котла Thermex VEGA PS 65
|
|
Наружный корпус
|
утеплённый погодонезависимый металлический шкаф с вентиляционными решётками
|
|
Электропитание
|
внешняя клеммная колодка и внутренний автоматический выключатель
|
|
Отопительный контур
|
внутренняя гидравлическая обвязка двух котлов и заводские выводы подключения подачи и обратки
|
|
Топливный контур
|
внутренняя газовая обвязка и заводской вывод подключения топлива; наружная запорная арматура — по проекту
|
|
Циркуляция
|
встроен в каждый котёл-донор
|
|
Расширительный бак
|
отсутствует; подбирается по проекту
|
|
Дымоудаление
|
комплект и трасса для двух котлов определяются паспортами котлов-доноров и проектом
|
|
Защита от замерзания
|
встроена; для штатной работы должны соблюдаться условия производителя и схема подключения КНР
|
|
Освещение
|
внутреннее освещение шкафа
|
|
Документация
|
паспорт и руководство на КНР, паспорта котлов Thermex и комплектующих — в составе согласованной поставки
|
|
Дополнительные опции
|
выносной проводной пульт с датчиком комнатной температуры; заводской электроподогрев; диспетчеризация и дополнительная автоматика — по запросу
|
|
Подбор комплектации
|
по опросному листу с учётом тепловой нагрузки, температурного графика, давления газа, гидравлики, дымоудаления, электропитания и места установки
|
|
