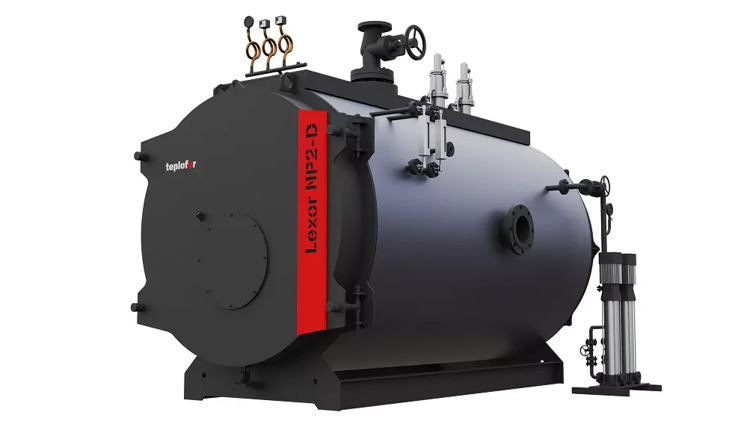

Паровые газотрубные котлы низкого давления, с доступным диапазоном паропроизводительности от 0,1 до 3,0 т пара/час и максимальным нагревом теплоносителя до 115 °C. Предназначены для получения насыщенного пара низкого давления. Подходят для работы на газообразном и дизельном топливе. Конструкция котла выполнена в газоплотном исполнении и работает под наддувом.
Описание
Паровые котлы низкого давления Lexor NP2-D прошли обязательную сертификацию, соответствуют всем требованиям стандарта качества и безопасности.
В данную серию вошли паровые модели котлов средней и малой паропроизводительности, для обеспечения насыщенным паром необходимых в технологических процессах, работают генераторы на избыточным давлением 0,7 бар и на предельной температуре 115 C. Это парогенераторы которые не регулируется Котлонадзором, их еще называют неподнадзорные котлы, хорошо себя зарекомендовали в сельском хозяйстве, пищевой, легкой, и других отраслях промышленности. Степень вырабатываемого пара близка к единице даже при пиковых нагрузках и длительной безостановочной работе.
Наши парогенераторы рассчитаны на производство пара высокого качества даже при рабочем давлении 1 бар. В зависимости от выбранной горелки котлы Lexor NP2-D могут работать на газе и дизельном топливе. Для управления работой котлов используется автоматика Lexicon последнего поколения. В случае неисправности и отклонения параметров в работе, аварии, система автоматизации зафиксирует их и передаст информацию оператору на пульт управления.
Принцип работы паровых котлов Lexor заключается на процессе теплообмена между дымовыми газами и водой, образующимися в результате сгорания топлива. Из топки газы проходят через трубный пучок, соединяющий две части водяной рубашки котла, и выходят в его верхней части. Нагреваемая вода испаряется, образуя насыщенный пар. Этот пар собирается в паросборнике в верхней части котла и через паропровод подается потребителям. Парогенераторы Lexor NP2-D отличаются высокой надежностью благодаря оптимальным техническим решениям и качественному изготовлению всех узлов.
Технические характеристики
| Наименование | КПД, % | Полезная мощность, кВт | Паропроизводительность, кг/час | Объем котловой воды, л | Объемная нагрузка топки, кВт/м3 | Общая поверхность, м2 | Поверхностная нагрузка, кВт/м2 | Расход природного газа, м3/ч | Расход дизельного топлива, кг/ч | Расход мазута, кг/ч | Присоединение паропровода, DN | Рабочий вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LEXOR NP2-D 2250 | 91,1 | 1400 | 2000 | 2880 | 1305 | 32,4 | 43,21 | 158 | 132 | 168 | 125 | 5170 |
Комплектация
- Блочный термоизоляционный корпус
- Камера сгорания
- Жаровые трубы второго прохода
- Двойные петли
- Передняя дверца котла
- Дымовая коробка
- Фланец горелки
- Строповочное крепление
- Смотровая трубка
- Патрубок слива конденсата
- Паровой вентиль
- Манометр давления пара
- Запорная арматура указателя уровня
- Вентиль кран дренажа
- Слив уровнемерной колонки
- Клапан предохранительный
- Патрубок подключения воды
- Питательный насос
- Клапан обратный
- Газосборник
- Датчик температуры
- Взрывной клапан
- Фланец верхней продувки
- Контрольный патрубок
- Манометр питательной воды
- Датчик аварийного уровня
- Электрический шкаф управления Lexicon
- Паспорт и инструкция по эксплуатации
Преимущества
- Высокое качество пара
Паровой котел предусматривает значительную область поверхности испарения и применение встроенного сепаратора, отсекающего конденсат от потребителя. Сухость пара на выходе близка к единице. - Непрерывная подача
Котлы рассчитаны на бесперебойную поставку пара в независимости от нагрузки. Формирование необходимых объемов осуществляется за счет увеличенных габаритов паровой камеры. - Энергоэффективность
Для увеличения энергоэффективности возможна внедрение дополнительного оснащения: группы модуляции питательной воды, экономайзер, конденсора и т.п., что даст возможность увеличить совокупный КПД котельной. - Совместимость с системами управления
Паровые котлы Lexor NP2-D с легкостью устанавливаются в уже сложившиеся системы сбора информации. Управление котлом может быть создано на технологии логического контроля, позволяющий показывать и адаптировать рабочие параметры. - Максимальная безопасность
Котлы спроектированы в соответствии с самыми строгими международными нормами техники безопасности и оснащены всем необходимым оборудованием и сигнализацией. Одобрены для применения в России и странах СНГ. - Надежность и долговечность
Повышенный срок службы котлов обеспечивается особой конструкцией, что гарантирует низкие теплопотери.

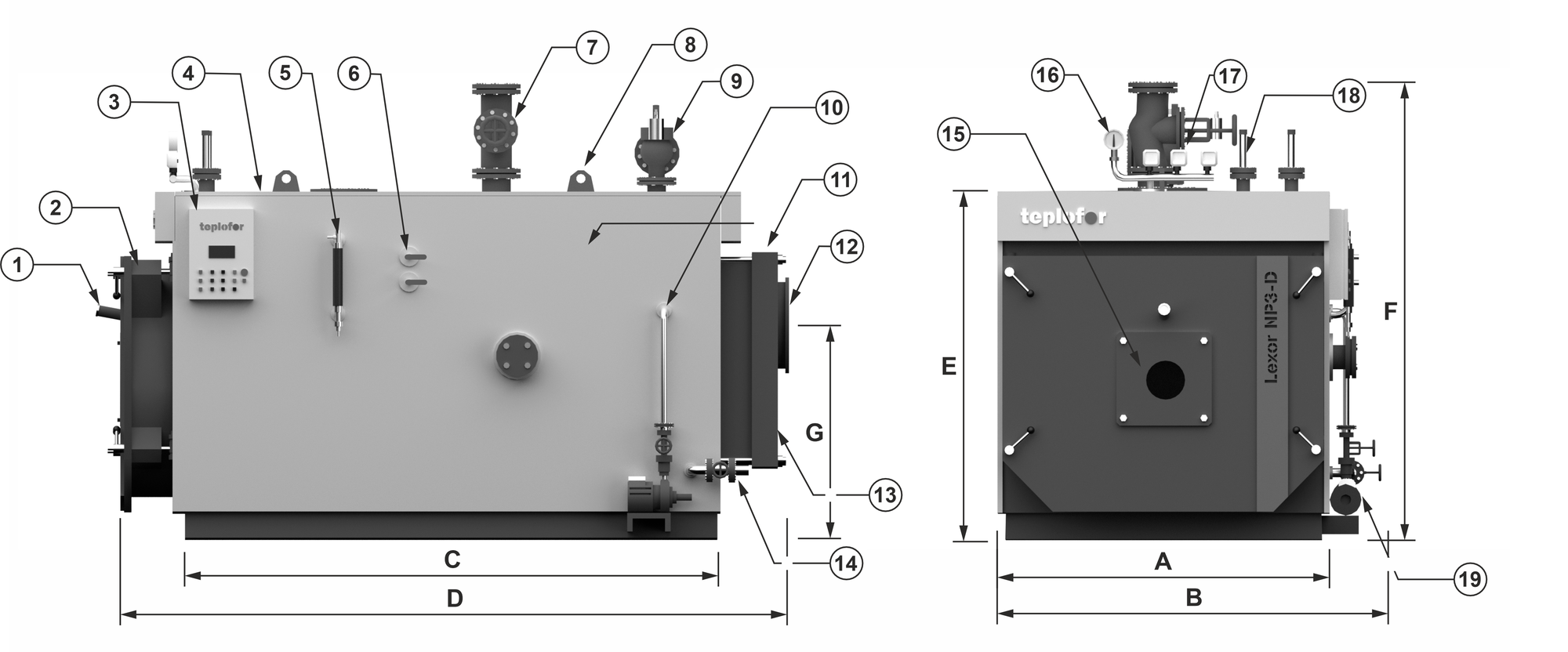

Габаритные размеры
| Наименование | LEXOR NP2-D 2250 |
|---|---|
| А, мм | 1680 |
| В, мм | 1940 |
| С, мм | 2515 |
| D, мм | 3160 |
| E, мм | 1855 |
| F, мм | 2760 |
| G, мм | 1000 |
Опционально
1. Автоматика под одноступенчатую горелку Lexicon 01ST- 38642,00 руб.;
2. Автоматика под двухступенчатую горелку Lexicon 02ST- 62208,00 руб.;
3. Автоматика под модуляционную горелку Lexicon 03ST- 93744,00 руб.;
4. Автоматика управления каскадом котлом Lexicon 04ST- 267408,00 руб.;
5. Удаленное управление котлом Teplofor со смартфона- 78450,00 руб.;
6. Плита под горелку для котла Teplofor Lexor NP2-D 2250- 17820,00 руб.
